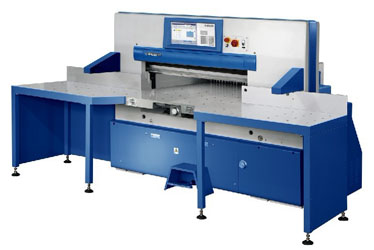

Maxima Schnitt

Luz de corte 137 cm.
Altura de pila: 17 cm.
Profundidad de introducción: 145 cm.
Mesas laterales
Mesa platina cromada
Barrera salvamanos
Pison hidráulico regulable, de alta sensibilidad.
Programador de cortes.
Peso Neto Aproximado: 4.5 Tn.
Potencia Necesaria: 5.5 Kw.


Construcción

Compacta, de hierro fundido, extremadamente robusta.
Cuerpo de la maquina robusto, de una sola pieza.
Mantenimiento sencillo y rápido.

Accionamiento

Equipamiento eléctrico para corriente trifásica 380 V 150 Hz.
Engranaje y sin fin en baño de aceite.
Embrague hidráulico.
Dispositivo de protección contra sobrecargas mecánicas.

Prensado

Hidráulico, ajustable de forma continua de escala precisa.
Rango de presiones desde 150 daN hasta 4500 daN.
Circuito hidráulico doble (de seguridad).
Tiempo de pre prensado variable para optimizar las frecuencias de corte.
Indicación digital de presión en display específico en pantalla.

Cuchilla y cambio de cuchilla

Cuchillas de acero de alta velocidad, Acero HSS.
Cambio de cuchilla con elevador y ajuste fino desde el frente de la guillotina.
Ajuste fino de la cuchilla en el punto muerto inferior.
Ayuda para el operario durante el cambio de cuchilla, integrada.
Corrección electrónica del espesor de cuchilla.

Sistema de medición

Guia lineal con bolillas libre de juego para la escuadra trasera.
Eje de precisión con bolillas recirculantes, libre de juego.
Sistema de medición de precisión directo con generador de pulsos.
Alta velocidad de escuadra trasera (hasta un máximo de 30 cm./seg.) variable de forma continua, controlada por variación de frecuencia.

Operación

Panel de comando ubicado en el centro.
Elementos de operación ubicados de acuerdo con los últimos standards ergonómicos.
Teclado plano con símbolos fáciles de interpretar.
Display cromático integrado de 15", de tecnología TFT, de alta resolución.
Programación por bloques con guía para el operador (programación automática).
Ingreso del valor medido con la escuadra trasera detenida. Ingreso directo de valores con teclado numérico. Ajuste manual de la escuadra con una mano.
Teclas para posicionamiento rápido de la escuadra para ajustarla con la imagen impresa.
Ajuste automático de medidas individuates.
Ajuste automático de medidas según programa.
Calculadora electrónica (con 4 operaciones básicas) con función memoria e ingreso en memoria.
Programación durante los cortes.
Protección de programas.
Autodiagnóstico de la máquina.
Contador de cortes para servicio.

Funciones especifica de control

Teclado para ingresar textos.
Administración clara de programa mediante la numeración de texto.
Reporte de producción con resumen de datos de producción.
Software orientado hacia el futuro, pudiendo ser actualizado.
Programa especial de servicio técnico para diagnostico.
Placa electrónica de enlace con otras maquinas.
Preparada para intercambio de datos con otras guillotinas y equipos periféricos.
Preparada para recibir programas de corte generados externamente, desde PC o preparada para trabajar en red (P-Net Ethernet)

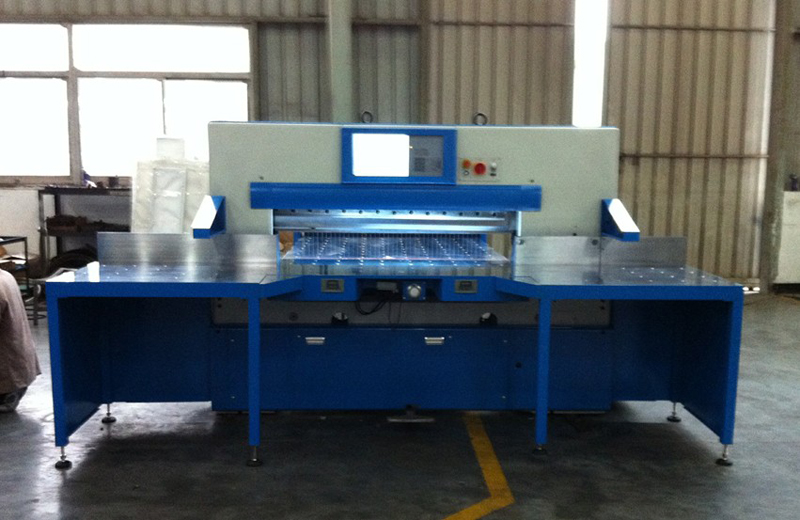

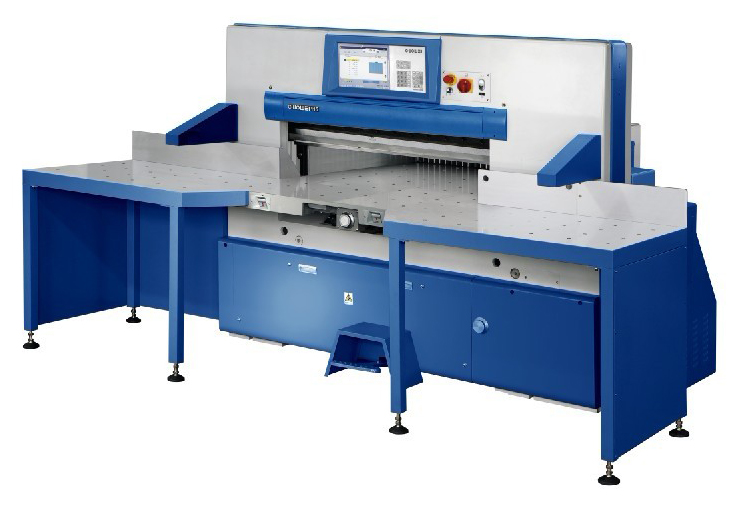

Maxima Schnitt



Equipamiento de seguridad

Presión de prensado de seguridad. 30 daN.
Protección de dedos en el pisón.
Protección de mesa trasera.
Barrera de luz infrarroja, con auto chequeo.
Bloqueo mecánico de las vías de la cuchilla, para evitar doble recorrido.
Superficie de mesa platina totalmente cerrada.
Vigilancia permanente de la cuchilla, luego del recorrido.
Maxima seguridad durante el cambio de cuchilla, con protector de cuchilla, elevadora guía detallada.
Norma CE.

Equipamiento regular

Equipamiento eléctrico completo.
Superficie de trabajo iluminado, línea óptica de corte.
Llave general de encendido bloqueable.
Arranque automático.
Superficie de la mesa y laterales niquelados.
Mesa de aire con soplador.
Dos mesas laterales fundidas flexible para el pison de 70x140 cm. con aire.
Capacidad para almacenar hasta 4000 programas de corte. Ilimitado pasos de programa.
Sistema de medición métrico (mm/cm/pulgadas).
Provision de tres (3) cuchillas de corte.
Caja de herramientas, instrucciones de operación , catalogo de repuestos y diagrama de conexiones.

PARAMETROS	UNIDAD	MOD. 115	MOD. 137
ANCHO DE CORTE	CM	115	137
ALTURA MAXIMA DE CORTE	CM	6	17
MAXIMA PROFUNDIDAD DE CORTE	CM	115	145
MINIMA PROFUNDIDAD DE CORTE	CM	3	3
LONGITUD DE MESA DE TRABAJO	CM	73	75
ALTURA DE MESA DE TRABAJO	CM	89	91
ANCHO DE LA MAQUINA INCLUYENDO LAS MESAS LATERALES	CM	266	287
LONGITUD TOTAL DE LA MESA DE TRABAJO	CM	226	259
VELOCIDAD DE CORTE	R/MIN	45	45
MAXIMA PRESION DE PISON	N	4000	4500
POTENCIA DEL MOTOR PRINCIPAL	KW	4	5,5
POTENCIA DEL MOTOR DE ESCUADRA	KW	0,55	0,75
BOMBA DE AIRE	KW	0,75	0,75
PESO DE LA MAQUINA	KG	4300	4500
DIMENSION TOTAL	CM	250X155X210	280X155X210
